دستگاه رول فرمینگ استراکچر پنل خورشیدی

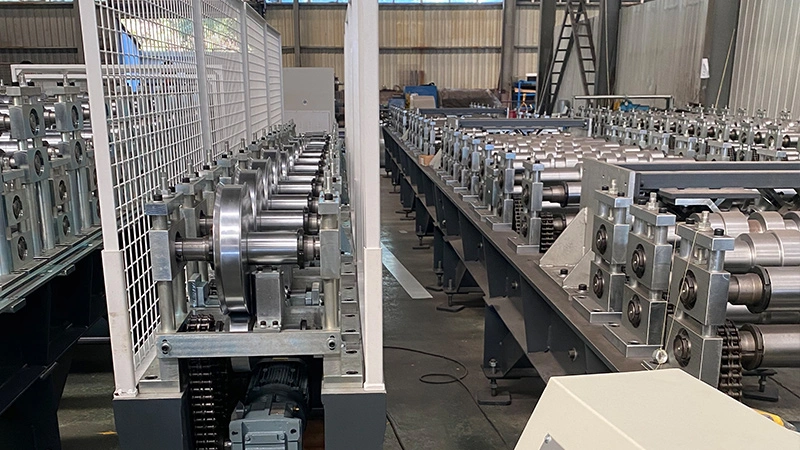

معرفی دستگاه رول فرمینگ
دستگاه رول فرمینگ استراکچر پنل خورشیدی برای تولید پروفیل‌های مخصوص سازه‌های نگهدارنده پنل‌های خورشیدی طراحی شده است. این دستگاه با دقت بالا و استفاده از فناوری روز، قابلیت تولید مقاطع متنوع با استحکام و مقاومت بالا را دارد که برای تحمل وزن پنل‌های خورشیدی و شرایط محیطی مختلف مناسب هستند.
ویژگی‌های برجسته دستگاه شامل موارد زیر است:
-
- سرعت تولید بالا برای بهینه‌سازی فرآیند تولید.
- قابلیت تنظیم ابعاد و ضخامت پروفیل بر اساس نیاز مشتری.
- کیفیت یکنواخت در تولید مقاطع با حفظ استانداردهای صنعتی.
- کنترل دقیق از طریق سیستم‌های پیشرفته اتوماسیون.
سازه‌های استراکچر پنل خورشیدی یکی از مهم‌ترین اجزای سیستم‌های خورشیدی هستند که وظیفه‌ی نگهداری و پشتیبانی از پنل‌ها را بر عهده دارند. انتخاب یک استراکچر استاندارد و مقاوم تأثیر مستقیمی بر بازدهی، طول عمر و عملکرد بهینه پنل‌های خورشیدی دارد. در این مقاله به بررسی ویژگی‌ها، انواع و مزایای استفاده از استراکچرهای مخصوص پنل خورشیدی می‌پردازیم.
مشخصات فنی دستگاه استراکچر پنل خورشیدی
| هر خط تولید شامل | رول بازکن /پانچ /رول فرمینگ / برش /میز تخلیه /تابلو برق PLC |
|---|---|
| رول باز کن | هیدرولیکی با قطعات کره ای / با تیر آهن 30 / ظرفیت 10 تن /موتور گیربکس دار/ یاتاقان ها با بلبرینگ ژاپنی |
| پانچ هیدرولیکی | پانچ ورق تا ضخامت 4 میلی متر از جنس SPK 2080 / دینام موتوژن تبریز /پمپ ها و شیر برق ها کره ای |

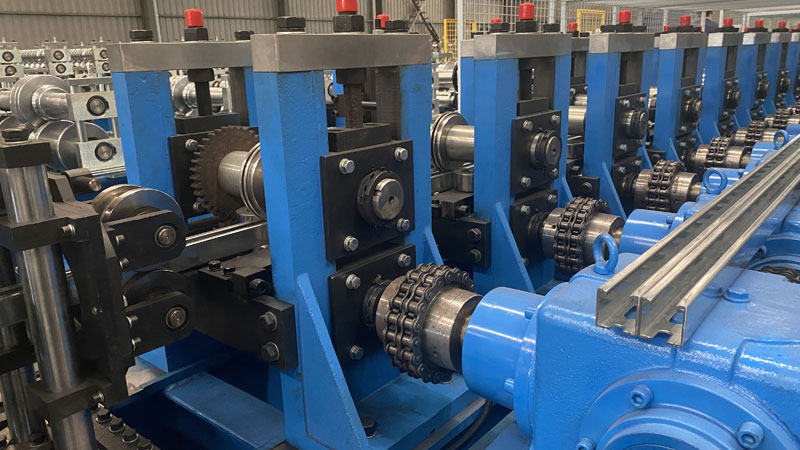

| تعداد دروازه | رول فرمینگ شامل 24 دروازه ی قطر 80 تا 90 فولادی و با 24 عدد گیربکس 3 محوره شافت 60 فولادی |
| جنس غلطک ها | Cm5 - MO40 |
| الکتروموتور | الکتروموتور گیربکس اصلی متصل به 24 دروازه 40 اسب موتوژن تبریز با گیر بکس شافت 100 |
| برش هیدرولیکی | به صورت هیدرولیکی/جنس برش SPK / جک هیدرولیکی/الکتروموتور موتوژن تبریز |
| برش طولی | به صورت کالسکه پروازی در حال حرکت می باشد ( روی ریل واگن ) |
| تابلو برق PLC | کانتر آتونیکس کره / اینکودر آتونیکس کره / اینورتور LS کره / پیانوئی |
| میز تخلیه | میز تخلیه به صورت متحرک |
| برق | برق سه فاز ، حدود 100 آمپر |
نکات مهم در مورد مشخصات فنی
- بدنه گیر بکس های سه محوره از فولاد می باشد و از چدن استفاده نشده است.
- نگه دارنده یاتاقان ها از فولاد میباشد و از چدن استفاده نشده است.
- خود یاتاقان ها از فولاد می باشد و از چدن استفاده نشده است.
- تمامی بلبرینگ های داخل گیربکس ها و همچنین بلبرینگ های یاتاقان ها ژاپنی بوده و چینی نمی باشد.
- تمامی قطعات برقی داخل تابلو برق کره ای بوده و چینی نمیباشد.
- تمامی شیربرق ها و پمپ استفاده شده در یونیت هیدرولیک ها کره ای بوده و چینی نمیباشد.
از مزیت های برش در حال حرکت :
- در هنگام برش STOP-START مکرر وجود ندارد.
- کاهش میزان برق مصرفی
- افزایش سرعت تولید
- دقت در طول برش شاخه ها و محل پانچ های لوبیایی و گرد.
سوالات متداول
دستگاه رول فرمینگ یک دستگاه صنعتی است که با استفاده از غلتک‌ها و قالب‌هایی با شکل‌های مختلف، صفحات فلزی را تغییر شکل می‌دهد. این فرآیند، به منظور تولید اشکال و پروفیل‌های فلزی استفاده می‌شود که در صنایع مختلفی مانند ساختمان‌سازی، خودروسازی و صنایع فولادی استفاده می‌شوند.

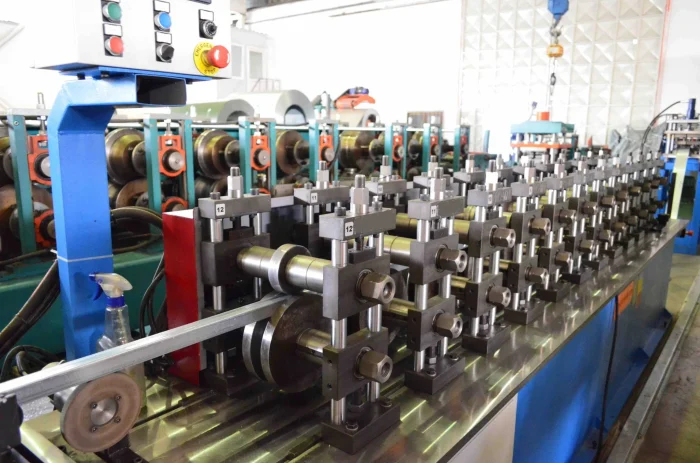

فرایند شکل دهی رول فرمینگ (Roll Forming) شامل چند مرحله است. در ادامه، فرایند متداول شکل دهی رول فرمینگ را توضیح خواهم داد:
- قطع و آماده‌سازی مواد اولیه: در ابتدا، ورق‌های فلزی مورد استفاده برش می‌شوند و به اندازه‌های مشخص قطع می‌گردند. سپس آنها برای فرآیند رول فرمینگ آماده می‌شوند.
- انتقال ورق به دستگاه رول فرمینگ: ورق پیش از شکل دهی به وسیله تراکم کننده‌ها یا سیستم‌های انتقال به دستگاه رول فرمینگ منتقل می‌شوند.
- شکل دهی اولیه (Pre-forming): در مرحله شکل دهی اولیه، ورق با استفاده از غلتک‌های پیش‌فرم دهنده به شکل مورد نظر پیاده می‌شوند. این مرحله برای آماده سازی ورق قبل از شکل دهی نهایی استفاده می‌شود.
- شکل دهی نهایی (Final Forming): در این مرحله، ورق از طریق غلتک‌ها و قالب‌های متحرک در دستگاه رول فرمینگ و شکل داده می‌شوند. به طور مداوم، غلتک‌ها از بالا و پایین روی مواد فشار می‌آورند و آنها را بین قالب‌ها می‌گذرانند. این فشار باعث شکل‌دهی و تغییر شکل مواد می‌شود.
- برش و خاتمه فرایند: پس از شکل دهی نهایی، محصولات با طول مورد نظر برش می‌شوند تا شکل نهایی و دقیق را ببینند. سپس خروجی نهایی از دستگاه رول فرمینگ خارج می‌شود و به مرحله بعدی می‌رود.
این فرایند به صورت مداوم تکرار می‌شود، به طوری که مواد به صورت پیوسته و مستقیم از یک طرف وارد دستگاه رول فرمینگ می‌شوند و محصول تکمیل شده از سمت دیگر خارج می‌شود.
محصولات تولید شده با رول فرمینگ در بسیاری از صنایع استفاده می‌شوند. به عنوان مثال، در صنایع ساختمانی برای تولید پروفیل‌های فلزی استفاده می‌شوند که در ساخت و سازهای مختلف (مانند سقف و دیوارها) کاربرد دارند. در صنعت خودرو نیز برای تولید اجزایی مانند پنل‌ها، درب‌ها و ریلینگ‌ها استفاده می‌شوند.
عوامل مهمی مانند نوع و کیفیت مواد اولیه، دقت و استحکام قالب‌ها و غلتک‌ها، سرعت تولید، تنظیمات دقیق دستگاه و تکنولوژی استفاده شده در فرآیند رول فرمینگ می‌توانند بر کیفیت محصولات تأثیرگذار باشند.
برای تولید محصولات با رول فرمینگ، دستگاه‌های خاصی به نام دستگاه رول فرمینگ استفاده می‌شوند. این دستگاه‌ها عبارتند از: غلتک‌ها، کنترلرها، سیستم‌های انتقال، قطعات جانبی و قالب‌ها.
مشاوره تخصصی
امیدوارم که این سوالات و پاسخ‌ها به شما کمک کننده باشند! اگر سوال دیگری دارید، خوشحال می‌شویم به شما کمک کنیم.
معرفی انواع دستگاه رول فرمینگ
انتخاب بهترین استراکچر برای پروژه خورشیدی
برای انتخاب بهترین سازه استراکچر پنل خورشیدی، باید عواملی مانند جنس، نوع سازه، شرایط اقلیمی منطقه و بودجه را در نظر بگیرید. استفاده از محصولات باکیفیت و استاندارد می‌تواند تأثیر مستقیمی بر عملکرد کلی سیستم خورشیدی داشته باشد.
نتیجه‌گیری: سازه‌های استراکچر استاندارد یکی از مهم‌ترین فاکتورهای نصب سیستم خورشیدی هستند که در عملکرد و طول عمر پنل‌ها تأثیر بسزایی دارند. انتخاب یک استراکچر مقاوم و مناسب می‌تواند بهره‌وری انرژی خورشیدی را به حداکثر برساند و در طولانی‌مدت هزینه‌های نگهداری را کاهش دهد.
در نصب و راه‌اندازی پنل‌های خورشیدی، استفاده از سازه‌های استراکچر استاندارد بسیار اهمیت دارد. پروفیل‌های U، C و G از رایج‌ترین مقاطع مورد استفاده در ساخت استراکچرهای خورشیدی هستند که به دلیل طراحی خاص، استحکام بالا و قابلیت تحمل بار، در پروژه‌های مختلف به کار می‌روند.
۱. پروفیل U در استراکچرهای خورشیدی
✅ ویژگی‌ها:
🔹 شکل U مانند دارد که باعث استحکام ساختاری مناسب می‌شود.
🔹 معمولاً در ترکیب با پروفیل‌های C و G برای ایجاد ساختار مقاوم‌تر استفاده می‌شود.
🔹 قابلیت تحمل بارهای عمودی و افقی را دارد.
✅ کاربردها:
🔹 استفاده در ریل‌های افقی و عمودی برای نگهداری پنل‌ها.
🔹 مناسب برای نصب روی زمین و سقف‌های مسطح.
۲. پروفیل C در استراکچرهای خورشیدی
✅ ویژگی‌ها:
🔹 مقطع C شکل که باعث افزایش مقاومت در برابر تنش‌های مکانیکی می‌شود.
🔹 وزن سبک‌تر نسبت به سایر پروفیل‌ها، در عین حال تحمل بار مناسب.
🔹 مقاومت بالا در برابر زنگ‌زدگی و خوردگی، به‌خصوص در فولاد گالوانیزه.
✅ کاربردها:
🔹 به‌عنوان ستون یا تیرک‌های اصلی استراکچر.
🔹 استفاده در سیستم‌های خورشیدی ثابت و متحرک.
۳. پروفیل G در استراکچرهای خورشیدی
✅ ویژگی‌ها:
🔹 طراحی خاص G شکل که باعث افزایش استحکام سازهای می‌شود.
🔹 مناسب برای نصب در مناطق بادخیز و شرایط سخت جوی.
🔹 قابلیت اتصال آسان و سریع به سایر اجزای استراکچر.
✅ کاربردها:
🔹 پایه‌های اصلی در استراکچرهای خورشیدی.
🔹 افزایش پایداری در برابر نیروهای جانبی (مثل باد و زلزله).
چرا استفاده از استراکچرهای U/C/G در سیستم‌های خورشیدی مهم است؟
✔️ افزایش عمر مفید و دوام پنل‌های خورشیدی
✔️ مقاوم در برابر شرایط جوی نامساعد (باد، باران، رطوبت)
✔️ نصب آسان و سریع با هزینه‌ی مقرون‌به‌صرفه
✔️ کاهش هزینه‌های نگهداری و تعمیرات
